城北體育館▼

城北體育館的風雨歷程:

城北體育館地處成都市花圃北路9號，以前這里是育苗、種花基地被稱為“城北花圃”；

1975年城北花圃改為城北體育公園后建成一個露天燈光球場；

1980年露天球場改造為一個室內體育館，城北體育館正式登上歷史舞臺成為成都首個綜合性體育館。

1988年中國女排來成都比賽，排隊買票看比賽的成都人從城北體育館的售票窗口一直排到繩溪河大橋上去了；

1995年城北體育館出租并改建為兩層的電子商場隨后發展成為城隍廟電子市場中心；

2016年城北體育館開始逐步啟動改造計劃全面改建，還館于民；

2019年，入選成都市人民政府《第十五批歷史建筑保護名錄》，成為唯一入圍的體育場館；

在被確定作為成都大運會武術比賽場館后，城北體育館再次進行改造升級。

REC

00:00:00:00

圖 | 城北體育館/安森 攝城北體育館，這座老體育館歷經半個世紀，

承載著成都的體育榮光和老一輩成都人半個世紀的體育記憶。

再一次帶著涅槃重生的紅火熱情，進入到體育場館建設快車道，與大家碰面。

升級改造后

在這里，陸續地進行著一場場精彩的比賽：

第三屆成渝地區雙城經濟圈體育舞蹈公開賽

四川省學生體育舞蹈錦標賽

成都市體育舞蹈傳統項目學校錦標賽

成都市體育舞蹈級位公開賽

共四項體育舞蹈大賽

“愛成都·迎大運”“運動成都”成都市

第九屆全民健身運動會暨第二屆社區運動會氣排球總決賽

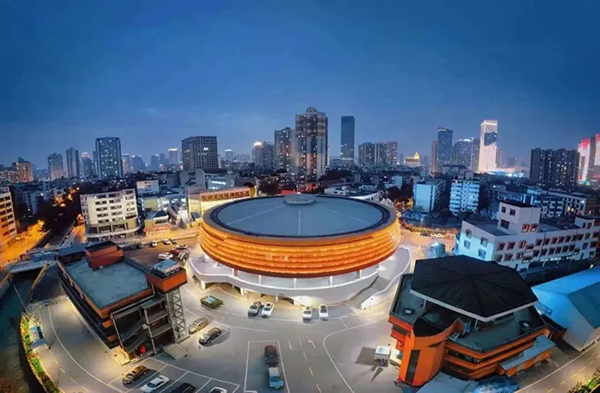

改造后的城北體育館以嶄新的面貌出現在大眾視野，橙色的外觀顯得很有活力，

館內的設施也更加現代化，引來無數比賽選手的點贊，收獲市民的好評。

場館從內到外煥然一新，配套設施按照國際A級標準場館進行提檔升級，

具備了更強的賽事承擔能力，可承辦各級國際、國內體育賽事，中小型商演、

會展等，同時也滿足全民健身需求。

擴聲系統設計

隨著體育場館功能性需求的增強，在依據體育場館特有的建筑特色上，

想要在體育場館達到滿意的視聽效果，必然對擴聲系統就有了更高的要求。

改造的城北體育館，在硬件系統上進行了高質量、高規格的改建，

選擇民族品牌LAX音響作為場館內部音頻系統，LAX音頻系統具有語言傳輸清晰度高、

受場外的聲干擾少、結構安全與性能可靠的優勢。

銳豐團隊在充分掌握場地面積、看臺高度、觀眾席距離、場內混響時間大小等數據與情況后，

且滿足場館建筑荷載和安裝空間條件下，將擴聲系統分為觀眾席區域與比賽場地區域兩個區域，

分區域選擇不同類型線陣列、點聲源揚聲器設備，進行有針對性地覆蓋。

揚聲器布置

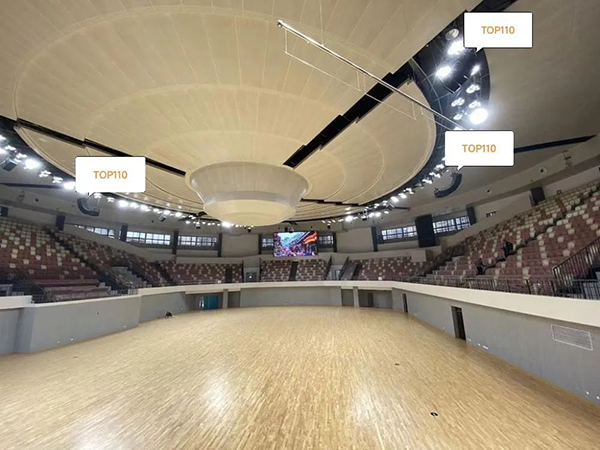

觀眾席場地區域音響系統，由八組線性陣列揚聲器組成，

采用LAX TOP110兩分頻兩驅動單10寸線陣列揚聲器，南北長看臺每組10只，共2組；

東西短看臺每組6只，共2組；東南/東北/西南/西北每組4只，共4組，

分散吊掛于觀眾席頂部中央圓環邊緣，以分區擴聲的方式來保證觀眾區域的聲音實現均勻覆蓋，

聽覺效果佳。

在主席臺區域增加LAX AT12M揚聲器，進行流動安裝，迅速解決主席臺清晰度問題，

確保主席臺區域能夠獲得足夠清晰的直達聲。詳細布置如下圖：

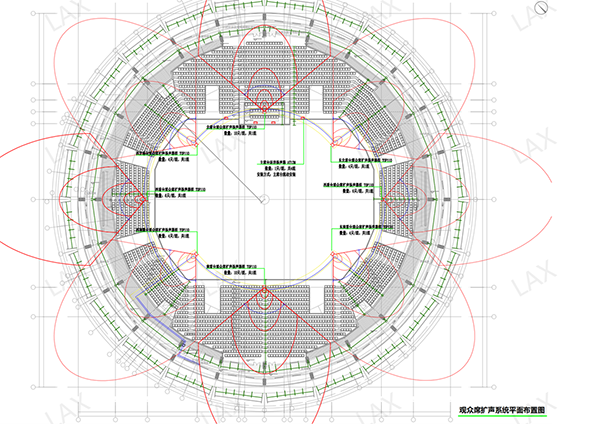

觀眾席音響擴聲平面布置圖

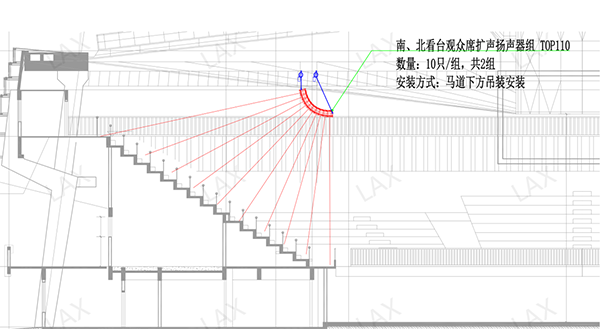

觀眾席音響擴聲剖面布置圖

比賽場地區域擴聲采用LAX PS12束波揚聲器，每組1只，共10組。

小而精、簡而靈，最大聲壓達到了144dB，大大減少了系統的物理數量和相關配套規模，

實現了小體積大聲壓，并有著更強的遠程覆蓋能力。在單只揚聲器發揮高效性能，

同時，對垂直方向聲波約束控制，實現陣列組合時的最佳聲音疊加。詳細布置如下圖：

比賽場地音響擴聲平面布置圖

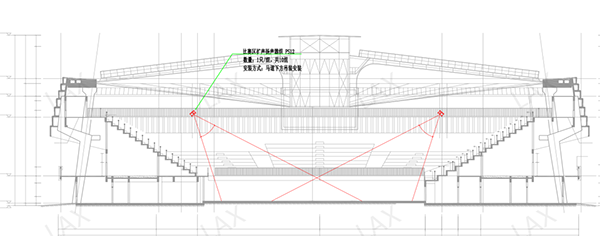

比賽場地音響擴聲剖面布置圖

音頻系統

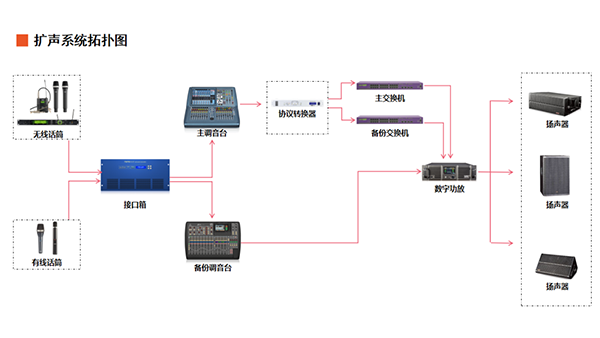

場館的擴聲系統還包括監控室監聽系統、音頻控制傳輸處理系統、聲源拾取及重放系統、

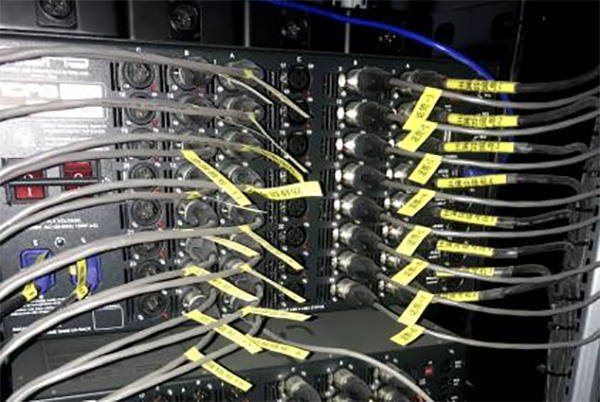

系統配電設計。功放使用的是LAX PD15004系列,通過設置Dante網絡信號和模擬信號的優先級，

實現主信號故障自動切換，保證擴聲系統穩定運行。

新聞發布室及會議室擴聲系統音頻控制采用網絡音頻處理器，無需配置調音臺，

傳輸采用模擬+DANTE網絡的方式。會議用話筒等設備通過接入網絡音頻處理器，

通過平板即可控制會議用音量，無需復雜操作。

最終呈現的音頻解決方案達到業主預期要求，并受到好評。

銳豐團隊不負眾望，真正做到重安全、保質量、優服務的建設目標。

改造后的城北體育館，加大了人們的生活空間，改善了人們的生活環境質量，

讓更多市民加入體育的隊伍，充分發揮著場館對體育賽事、

健身活動的承載作用，讓大運會建設成果更好地服務城市與惠及廣大市民。
