系統概述

體育場主要用于承辦國內外大型體育活動項目的主要場所，并具有多種商業開發功能。針對場地不同的功能需求，以滿足群眾集會的擴聲要求為主;

文藝演出也可以適用本系統作輔助設施以滿足擴聲的需要。場地擴聲揚聲器布置合理，不會影響體育場其他適用功能;在主席臺、比賽場地、檢錄處、

各入口等處設置傳聲器插接盒提供足夠的話筒點，以滿足各種比賽、集會的需要。為滿足電視臺、 電臺實況轉播的需要，預留符合 要求的轉播音頻接口。

由擴聲機房向場內、 觀眾走廊、場外發布通知;遇緊急情況，消防控制室在擴聲設備開機的情況下，可優先選擇所有區域發布緊急通知。體育場擴聲區域較大，

不宜采用集中擴聲方式，本設計使用分散式擴聲器布局形式。

擴聲系統的布局

中型體育場的主擴聲系統采用永久性安裝在體育場內，供體育比賽時使用。包括--下系統:

觀眾席擴聲系統；

比賽場地擴聲系統；

呼叫檢錄擴聲系統；

第二呼叫檢錄流動擴聲系統；

運動員區、競賽管理區、貴賓區等場所的擴聲系統。

一、

1、體育館擴聲系統布局設計

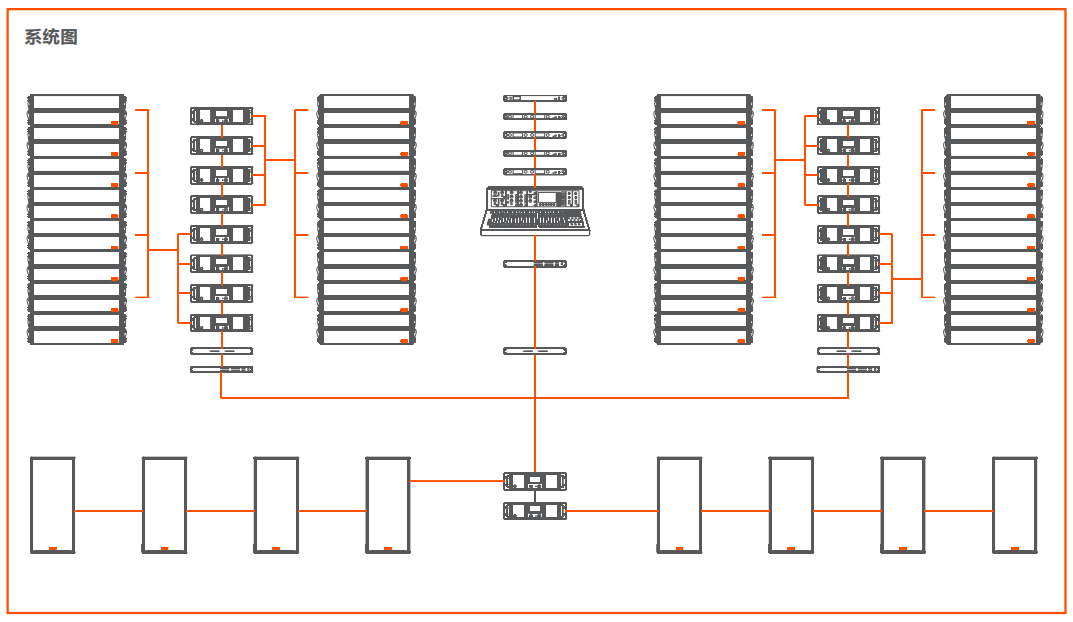

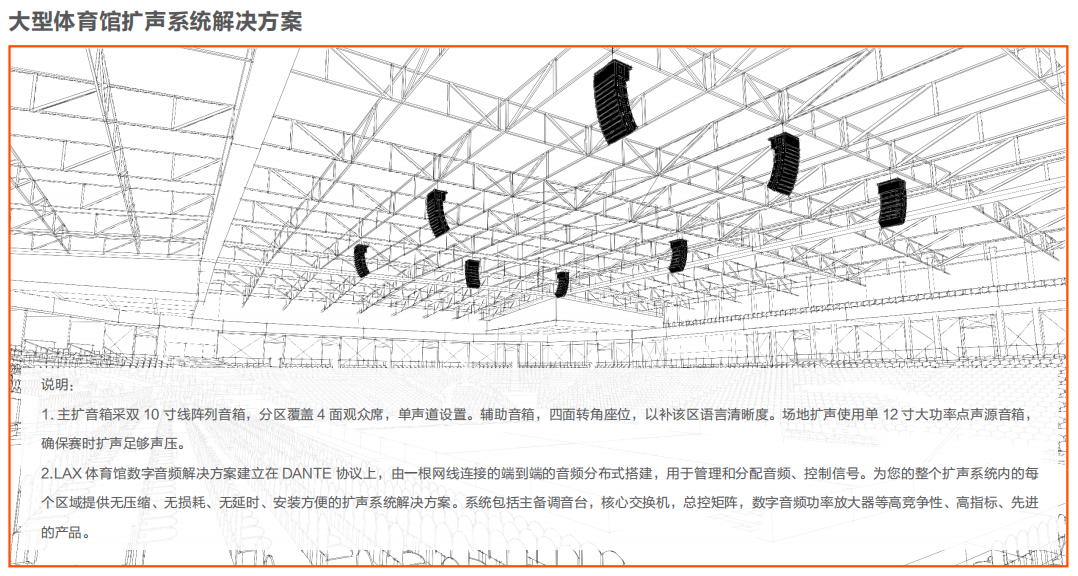

（1）觀眾席線陣列揚聲器布局設計

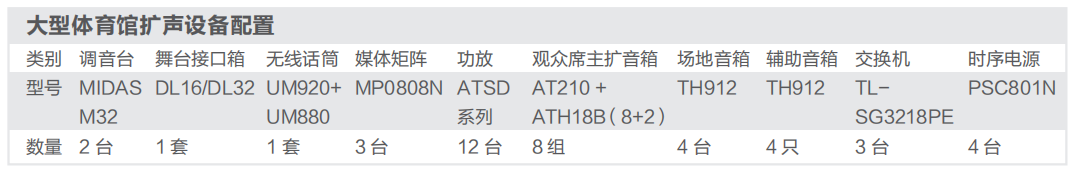

①音箱數量:采用8組LAX AT210+ATH18B線陣列揚聲器（線陣列全頻揚聲器AT210每組4只，線陣列超低頻揚聲器ATH18B每組1只）；

②安裝位置:在體育館觀眾席上方吊掛安裝；

③組合形式:分為東、西、南、北四處觀眾席區域；

東面觀眾席區域分布3組LAX AT210+ATH18B線陣列揚聲器；

西面觀眾席區域分布3組LAX AT210+ATH18B線陣列揚聲器；

南面觀眾席區域分布1組LAX AT210+ATH18B線陣列揚聲器；

北面觀眾席區域分布1組LAX AT210+ATH18B線陣列揚聲器；

④覆蓋特點:覆蓋整個體育館觀眾席區域,采用左右聲道立體擴聲方式，使體育館觀眾席人員在觀看體育項目時獲得更好的聽覺效果。

（2）比賽場地?fù)P聲器布局設計

①音箱數量:采用4只LAX TH912內置兩分頻單12寸全頻揚聲器；

②安裝位置:在體育館內場上方吊掛安裝；

③組合形式:每組1只LAX TH912全頻揚聲器，共4組；

④覆蓋特點:覆蓋整個體育館內場區域,采用左右聲道立體擴聲方式，使體育館內場運動員獲得更清晰、及時的比賽信息。

（3）輔助揚聲器布局設計

①音箱數量:采用4只LAX TH912內置兩分頻單12寸全頻揚聲器；

②安裝位置:在觀眾席轉角區域上方吊掛安裝；

③組合形式:每組1只LAX TH912全頻揚聲器，共4組；

④覆蓋特點:覆蓋整個觀眾席轉角區域, 使體育館觀眾席轉角區域在觀看體育項目時獲得更好的聽覺效果。

二、

1、體育館擴聲系統布局設計

（1）觀眾席線陣列揚聲器布局設計

①音箱數量:采用20組LAX AT3212-V2線陣列全頻揚聲器（線陣列全頻揚聲器AT3212-V2每組8只）；

②安裝位置:在體育館觀眾席上方吊掛安裝；

③組合形式:分為東、西、南、北四處觀眾席區域；每面觀眾席區域分布5組LAX AT3212-V2線陣列全頻揚聲器；

④覆蓋特點:覆蓋整個體育館觀眾席區域,采用左右聲道立體擴聲方式，使體育館觀眾席人員在觀看體育項目時獲得更好的聽覺效果。

（2）比賽場地?fù)P聲器布局設計

①音箱數量:采用8只LAX PS48兩分頻兩驅動單8寸線陣列揚聲器；

②安裝位置:在體育館內場上方吊掛安裝；

③組合形式:每組1只LAX PS48揚聲器，共8組；

④覆蓋特點:覆蓋整個體育館內場區域,采用左右聲道立體擴聲方式，使體育館內場運動員獲得更清晰、及時的比賽信息。

功率放大器

●功率放大器的功率的配比遵循揚聲器生產廠家對揚聲器配置的要求，以及滿足技術需求的其它電聲指標。

●擴聲系統的無源音箱與功放的功率匹配滿足功率放大器的標稱輸出功率（RMS）對應的音箱標稱功率（RMS）2倍的需求。

●功率放大器采用開關電源D類放大技術，為使用安全，功放經過3C強制性認證。兩通道數字功率

放大器采用了混合音頻調制放大技術加超大功率，全諧振開關電源技術，設計出一系列高性能超

大功率專業功率放大器。既保持線性調制低失真、高阻尼系數、音色好，同時兼具開關模式調制

快捷率的優點；而又保持了很好的音色，將實際使用效率提高到接近90%，大幅度的降低了系統發

熱功能，并秉承了一貫強勁的驅動能力和長期高負荷穩定使用的特性。

●為了便于對各個區域聲場的靈活控制，采用線路標記使負責各個功能區的功率放大器與對應的揚聲器組通路清晰、操作方便。

數字調音臺

●調音臺作為擴聲系統控制和處理的核心，其性能參數指標、系統的可靠性、操作的方便性都是對比賽和演出成功進行的保證。

●從產品操作的便利性、直觀性、運行的可靠性、對聲音的處理質量以及人體工程學等角度出發，本方案中配置了一套數字調音臺系統作為主系統。

數字調音臺系統主要由控制臺和混音機架兩部分構成,另配置一套模擬調音系統作為備份系統，模擬調音臺具備32路話筒/線路輸入,8編組,10輔助,12*4矩陣。

●結合擴聲系統方案的信號分配功能，模擬線路選用了數字音頻處理器來作信號處理。這一信號處理系統都內置了幾乎所有的傳統信號處理器的功能

（均衡、壓限、分頻、動態處理、噪聲門、路由矩陣等），滿足龐大系統對矩陣通道數的要求。而且面對不同應用環境，可以事先將各種調試結果儲存，設置好快捷鍵，使用時只需按一下按鍵即可完成，方便、快捷、安全。不但節省成本，而且使系統簡潔及提高系統可靠性及穩定性。系統可檢測每路輸出通道的負載情況。

●由于體育場面積較大，為防止由于長距離傳輸而使信號衰減過大，調音臺的數字、模擬信號路由經功放機房內的數字音頻處理系統處理后，通過光端機轉換經光纖傳輸數字信號輸出到數字功率放大器。

音頻處理系統

●處理設備我們采用Beta Three全新技術平臺Chameleon動態音頻服務器， 全新Chameleon系列采用了Table LINK數字網絡傳輸，采樣率192KHz，通道數達256，小包時25us。

●高品質的前置放大電路，DSP處理總線結構，可以為用戶提供卓越的聲音品質，初次融入了多媒

體信息交互式系統（Table LINK）的設計概念，多臺設備可以通過Table LINK網絡進行互聯和控制；

●全面兼容：Dante/Livewire+/Ravenna/Q-SYS/AES67,預留擴展兼容AES70 。

音源及相關設備

音源系統包括：

1、重放音源及錄音設備

2、有線傳聲器設備

3、無線傳聲器

4、混音器

根據體育場館的功能需求，設計配置了相應數量的用于人聲、通報等拾音的傳聲器設備。

音源功放設備包括了現今流行的各類音音源記錄載體重放設備
