系統概述

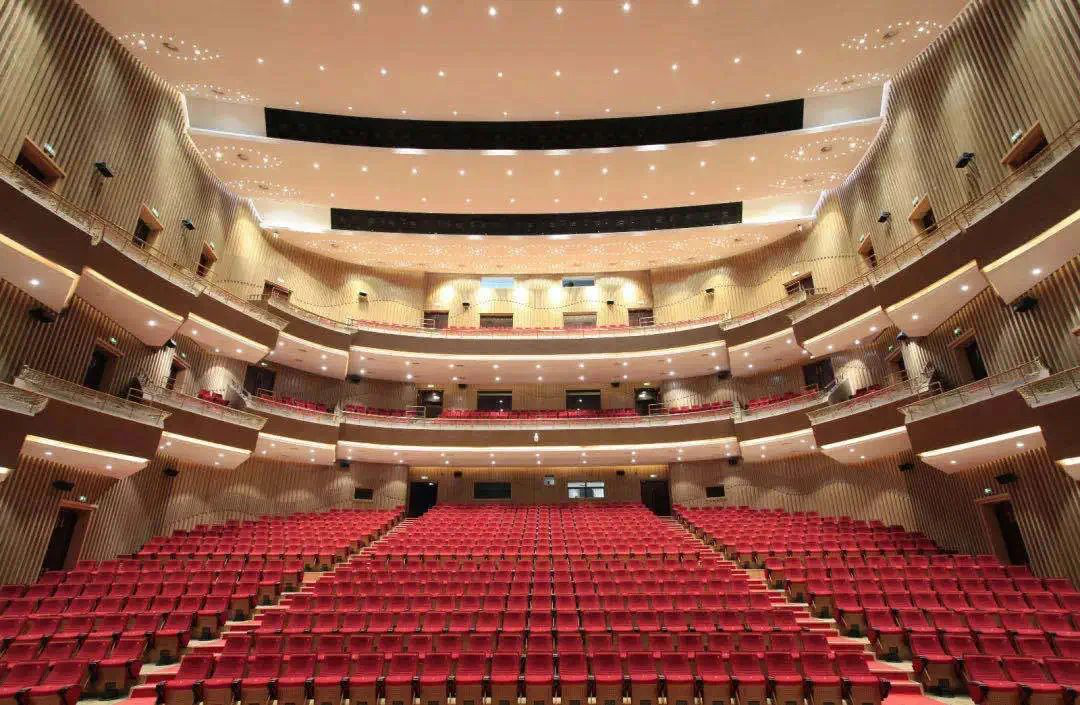

劇院是文化建筑的重點項目，是本地區級別的表演藝術中心。劇院和音樂廳分別配備有現代化的舞臺機械、燈光、音響等設備，建成后大劇院可舉辦大型交響樂、歌舞劇、戲劇、戲曲等綜合性演藝活動，音樂廳可舉行古典音樂、民族音樂、現代音樂等表演活動。英協劇院設計理念充分體現了人與文化藝術的密切關系，為提高城市文化區戰略目標的實現，打下了一個堅實的基礎 ，可大大提高地區的文化品位，豐富城市的空間景觀，增加城市的藝術魅力。

擴聲系統的定位及功能分析

先進性

大劇院,整體設計要求達到**化標準,其多功能、先進、細心的管理與配備措施，完全滿足日益繁榮的文化演出及**文化交流之所需。

經營開放性

劇院的音響系統需選用的設備,須得到大部分國內外文化演出交流中用戶所認可，要能方便使用。因此,我們認為,開放性也應該作為劇場的一個基本定位,可作為經營者提供給用戶的硬件平臺,關系到日后經營的方便性。

擴展性

隨著科學技術的不斷發展進步,新技術新產品不斷涌現,劇院的音響系統應該具有足夠的可擴展性,為將來的技術及產品升級留有充分的擴展余地。

我們設計的大劇場擴聲系統達到的使用功能:

滿足交響樂的演出需要;滿足戲劇戲曲的演出需要;滿足歌舞劇演出需要;滿足會議等語言擴聲的需要；項目定位是計劃建設一座集音樂廳、 歌舞劇院、多功能電影院等場所于-身的多功能劇場。 其建筑聲學設計尤為重要,且需要通過優良的擴聲還音系統將信號源盡可能不失真還原適應人們對音樂欣賞不同需求,擴聲系統具備以下作用:

改進語言清晰度和音樂明晰度；

擴展動態范圍(聲源功率不足時)；

改善演出中不同聲部(語言、歌聲和樂器聲)之間的聲平衡；

應具有良好的聲音還原特性(使用電聲時應感覺不到有"電聲"的存在)；

改善舞臺區和觀眾廳的音質質量；

為豐富表演藝術效果而重放各種特定的"效果聲"；

根據藝術創作要求對人聲和樂器聲進行修飾或產生特定的效果；

將節目源預制并可以編程操作,簡化技術操控步驟；

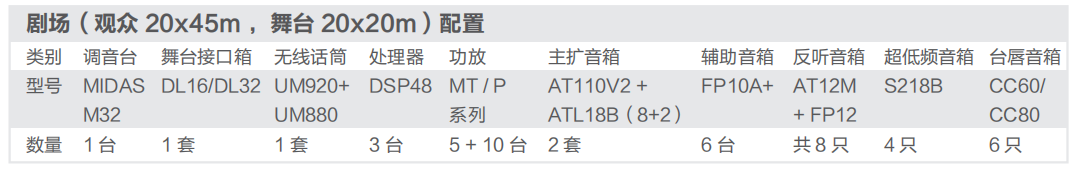

產品選型

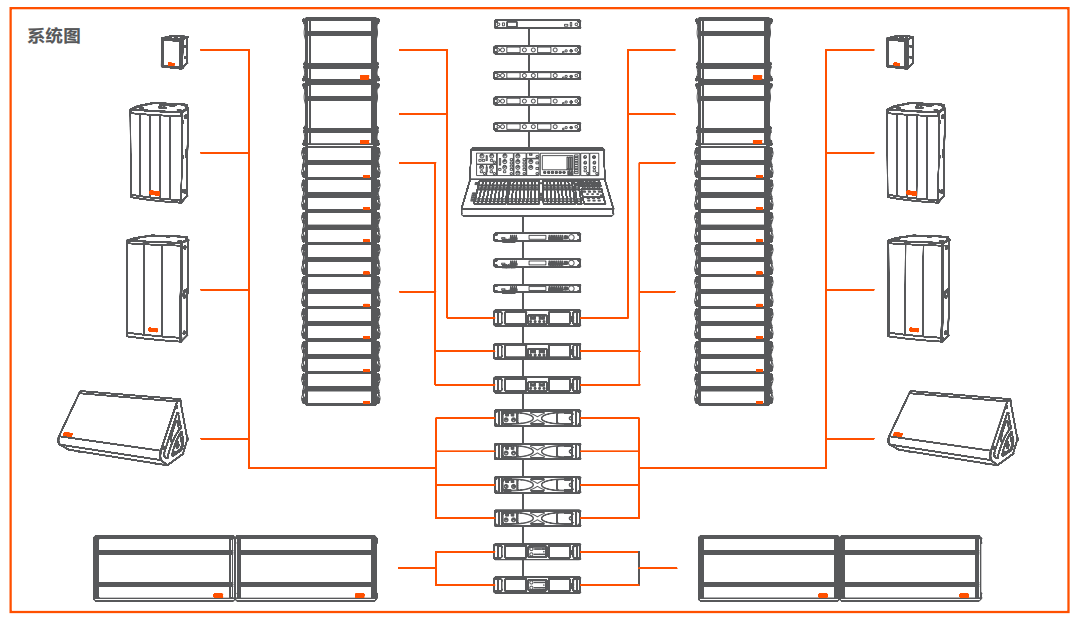

大劇院是一個標準的鏡框式舞臺，電聲系統設計也有非常多的規范和經驗可以參考和借鑒。在劇場的設計中，我們采用多路環繞聲效果聲系統。即觀眾區的效果聲音箱及舞臺區的主音箱也可以輻射整個擴聲區域;使整個劇場，包括舞臺區及觀眾區，可以形成一個聲像效果更為廣闊的多聲道系統。

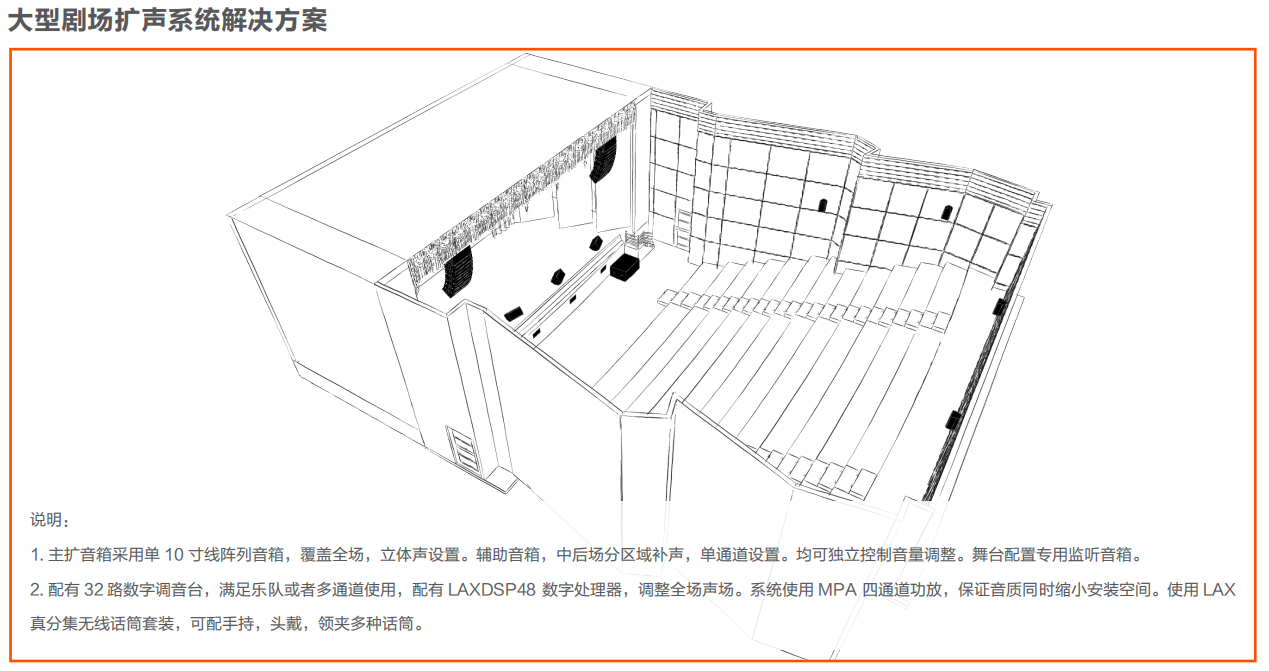

▍揚聲器的布局

左右聲道揚聲器組:

左右聲道主擴聲音箱選用AT系列兩分頻兩驅動單10寸線陣列音箱。揚聲器組分別由8只AT110-V2和2只ATL18B組成，覆蓋角按線性陣列原則布置，指向觀眾區。

超低揚聲器組：

超低頻揚聲器安裝在舞臺兩側位置，每邊各2只S218B，用于提供全場的低音，為音樂演出等提供更豐滿的藝術表現效果。臺唇補聲音箱選用CC60/CC80全頻音箱6只，為前排中間觀眾進行補聲。

輔助揚聲器：

輔助揚聲器安裝在中后場的兩側墻壁，輔助揚聲器選用6只FP10A+揚聲器,用于提供全場的補聲，為音樂演出等提供更豐滿的藝術表現效果。

返聽揚聲器：

舞臺固定返聽音箱選用4只FP12返聽音箱，舞臺固定安裝返送揚聲器4只，固安裝于舞臺兩側，給舞臺中后部的演員提供監聽。流動返聽音箱選用4只AT12M返聽音箱，可移動的擺放在舞臺前部的臺面上，給舞蹈演員等提供監聽。

▍揚聲器的布局

功率放大器的功率的配比遵循揚聲器生產廠家對揚聲器配置的要求，以及滿足技術需求的其它電聲指標。

擴聲系統的無源音箱與功放的功率匹配滿足功率放大器的標稱輸出功率（RMS）對應的音箱標稱功率（RMS）2倍的需求。

功率放大器采用開關電源D類放大技術，為使用安全,功放經過3C強制性認證。兩通道數字功率放大器采用了混合音頻調制放大技術加超大功率，全諧振開關電源技術，設計出一系列高性能超大功率專業功率放大器。既保持線性調制低失真、高阻尼系數、音色好，同時兼具開關模式調制快捷率的優點；而又保持了很好的音色，將實際使用效率提高到接近90%，大幅度的降低了系統發熱功能，并秉承了一貫強勁的驅動能力和長期高負荷穩定使用的特性。

為了便于對各個區域聲場的靈活控制，采用線路標記使負責各個功能區的功率放大器與對應的揚聲器組通路清晰、操作方便。
